管道防腐涂料原料配比（質量份）

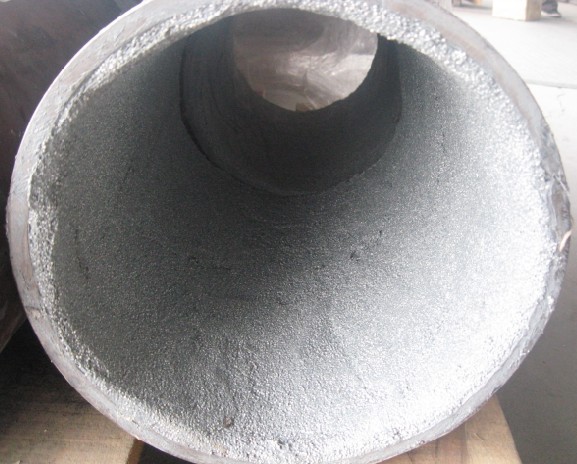

圖（1）管道防腐涂料內(nèi)襯于金屬鋼管內(nèi)壁形成高硬度耐腐蝕防護層

制備方法  在二苯基甲烷二異氰酸酯中加人碳化二亞胺化二異氰酸酯，攪拌均勻后加熱至85℃，然后在攪拌下分別緩慢滴加聚醚二元醇和聚醚三元醇，保溫攪拌4h即制成該涂料中的A液；在端氨基聚氧化乙烯醚中加入二甲硫基甲苯二胺、二乙基甲苯二胺，并攪拌混合均勻，在攪拌下加人鈦酸異丙酯溶液、聚丙烯酸酯溶液、炭黑、鈦白粉和輕質碳酸鈣，高速攪拌0.5h，然后用砂磨機研磨0.5h即制成該涂料中的B液，使用時將1份的A液、1.1份的B液分別加熱至65℃后混合均勻制成管道用聚脲外防腐涂料。

原料配伍本涂料是由A液和B液組成，其中A液是由1份的二苯基甲烷二異氰酸酯、0. 1〜0.6份的碳化二亞胺化二異氰酸酯、0.4〜0.9份的聚醚二元醇和0. 05〜0.2份的聚醚三元醇通過加熱預聚反應制成預聚物而成；B液是由1份的端氨基聚氧化乙烯醚、0.3〜0.6份的二甲硫基甲苯二胺、0.2〜0.5份的二乙基甲苯二胺、 0.002〜0.008份的鈦酸異丙酯溶液、0. 001〜0.005份的聚丙烯酸酯溶液、0.02〜0.1 份的炭黑、0. 06〜0.2份的鈦白粉和0. 1〜0.3份的輕質碳酸鈣組成，使用時配料由1份的A液、0.9〜1.2份的B液組成。

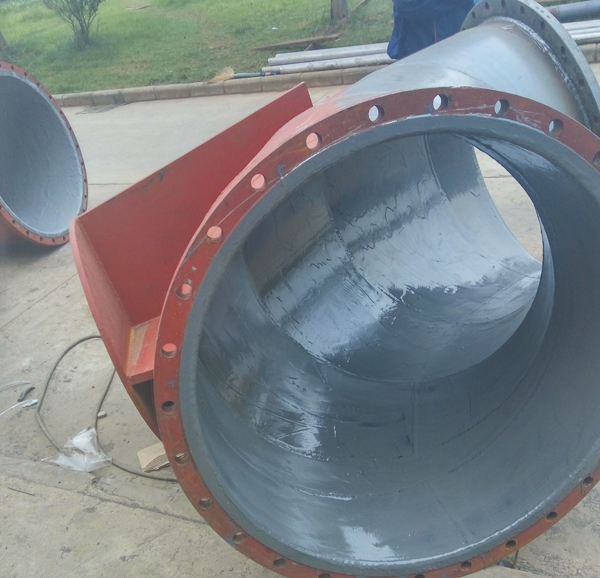

圖（2）用于脫硫管道內(nèi)壁防腐耐磨

管道防腐涂料應用  本品可用于輸送管道外防腐工程，能抵御腐蝕介質對 管道的腐蝕，提高管道使用壽命。

管道防腐涂料特性  本管道用聚脲外防腐涂料，其涂層具有優(yōu)良的剪切強 度、耐陰極剝離性能，其剪切強度可達15.2MPa。

生產(chǎn)工藝簡單，質量容易控制。
